Was sind die Gründe für das Auftreten des Denkmals? Nicht alle Gründe werden notwendigerweise zur Einrichtung des Grabsteins führen. Jetzt werden wir mehrere Gründe analysieren, die eine höhere Wahrscheinlichkeit in der tatsächlichen SMT-Chipverarbeitung und -produktion haben, und vorbeugende Maßnahmen vorschlagen.
A. Pad-Design
1. Wenn der Padabstand zu groß ist, ist es kein Problem, dass das Pad und die Komponente nicht übereinstimmen, aber die Bauteilgröße und die Form des Pads erfüllen die Zuverlässigkeitsanforderungen, aber der Abstand zwischen den beiden Pads ist zu groß, was dazu führt, dass das Lot die Komponentenklemmen benetzt zieht die Benetzungskraft das Bauteil, wodurch sich das Bauteil verschiebt und von der Lotpaste trennt.
2. Inkonsistente Padgröße, unterschiedliche Wärmekapazität

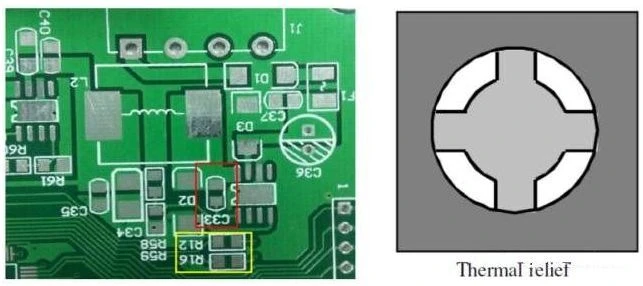

Wie in der Abbildung unten gezeigt, ist die Fläche der Lötfläche der beiden Pads an Position C33 unterschiedlich. Das obere Lötpad wird durch Öffnen eines Fensters mit einer Lötmaske auf einer großen Kupferfolie gebildet, und die Lötfläche ist größer als die untere Lötplatte. Und da das obere Pad mit einem großen Stück Kupferfolie verbunden ist, ist seine Heizrate während des Rückflusses relativ kleiner als die des unteren Pads. Daher ist auch die Schmelz- und Benetzungsrate der Lotpaste unterschiedlich, was sehr leicht zu Offset- oder Grabsteinproblemen führen kann.
Viele SMT-Chipverarbeitungsanlagen in Guangzhou haben einen solchen Albtraum erlebt. Nach dem Reflow ist der Versatz von 0402-Komponenten, Grabsteinen und fliegenden Teilen aufgetreten, der nicht zu verhindern ist. Es wird normalerweise empfohlen, dass der Designer die gleiche Entwurfsmethode für beide Enden des Pads in der DFM-Phase anwendet, das gleiche SMD- oder NSMD-Design anstelle eines Endes mit SMD und das andere Ende mit NSMD. Es ist am besten, R12 oder R16 wie in der Abbildung gezeigt zu entwerfen. Wenn Sie wirklich ein großes Stück Kupferfolie anschließen müssen, können Sie die Verwendung eines thermischen Isolationsdesigns in Betracht ziehen, wie in der rechten Abbildung unten gezeigt. Thermische Entlastung kann den Temperaturanstieg der Pads an beiden Enden ausgleichen. Die Breite dieser Isolierung entspricht einem Viertel des Durchmessers oder der Breite des Pads.
3. Dicke der Lötmaske
Tatsächlich ist die Dicke der Lötmaske im Allgemeinen nicht zu groß, da bei den meisten Komponenten unter 0201 die Lötmaske zwischen den Pads aufgehoben wurde. Wenn es wirklich existiert, kann der Designer vorschlagen, dass der Designer die mittlere Lötmaske abbricht.
B. Technologisches Design
Der Lötpastendruck ist offset, wie in der Abbildung unten gezeigt, wenn die Schablonenöffnung den Abstand zwischen den Pads vergrößert, um das Lötkugelproblem zu vermeiden, oder der Lötpastendruck versetzt ist, wird die Wahrscheinlichkeit von Grabsteinen nach dem Reflow stark erhöht. Daher ist es sehr wichtig, das Problem des Lötpastendrucks zu kontrollieren. Natürlich ist es in der tatsächlichen Produktion leicht zu finden. Die Öffnungskonstruktion des Stahlgewebes ist jedoch schwieriger zu finden. Es wird normalerweise empfohlen, dass der Öffnungsabstand des Stahlgewebes mit dem C-Wert in der Tabelle übereinstimmt.
Platzierungsabweichung
Der Mechanismus der Montagefehlausrichtung ist eigentlich derselbe wie der der Lötpastendruckfehlausrichtung, dh Komponentenfehlausrichtung, was zu einem unzureichenden Kontakt zwischen den Lötklemmen und der Lötpaste und einer ungleichmäßigen Benetzungs- oder Benetzungskraft führt, die natürlich unvermeidlich ist. Dies erfordert eine Optimierung der Vermittlungsverfahren.
Stickstoffkonzentration
Jeder weiß, dass Stickstoff ein Inertgas ist. Es isoliert den Einfluss von Sauerstoff und verbessert die Lötbarkeit von Lötklemmen, die Benetzbarkeit von Lötpaste und die Fähigkeit, nach dem Schmelzen der Lötpaste auf Pcb-Pads und Komponentenklemmen zu klettern. Dies ist sehr hilfreich für die Schweißqualität, sei es das Ertragsproblem der Produktionslinie oder die Zuverlässigkeit der Lötstellen. Abgesehen vom Kostenfaktor ist dies sehr notwendig. Natürlich, wenn die Lötbarkeit der Komponente oder des PCB-Pads gut ist, gibt es kein Problem, aber wenn es einen Unterschied in der Lötbarkeit der beiden Klemmen der Komponente gibt, kann Stickstoff den Unterschied verstärken, weshalb manchmal die Stickstoffkonzentration hoch ist und die Sauerstoffkonzentration 1000PPM beträgt In den folgenden Fällen traten stattdessen Tombstone-Probleme auf. Die Erfahrung vieler Hersteller von SMT-Chipverarbeitung in Guangzhou zeigt, dass, wenn die Sauerstoffkonzentration unter 500PPM liegt, das Grabsteinproblem sehr ernst ist. Es gibt jedoch keinen Standardwert. Nach tatsächlicher Erfahrung wird die Sauerstoffkonzentration in der Regel bei 1000-1500PPM kontrolliert, was nicht nur für den Abschluss des Schweißens förderlich ist, sondern auch nicht anfällig für Grabsteinprobleme ist.
Falsche Profileinstellungen
Bei der Temperatureinstellung muss hauptsächlich die thermische Balance der gesamten Leiterplatte berücksichtigt werden. Wenn der Wärmeunterschied auf der Leiterplatte während des Rückflusses groß ist, kann dies zu Temperaturschockproblemen führen. Wenn die Temperatur zu schnell ansteigt, mehr als 2 ° C pro Sekunde, kann Grabstein Grabstein auftreten. Daher wird allgemein empfohlen, dass die Temperaturanstiegsneigung 2 ° C pro Sekunde nicht überschreiten sollte und versuchen Sie, die Temperatur der Leiterplatte vor dem Rückfluss ausgeglichen zu halten.
Wesentliche Fragen
Die Lötbarkeit der beiden Lötklemmen des Bauteils kann auf IPC J-STD-002 basieren, "Lötbarkeitstests für Bauteilleitungen, Anschlüsse, Bandanstöße, Klemmen und Drähte" testet die Lötbarkeit von Bauteilen. Die Testergebnisse des Instruments sind in der folgenden Abbildung dargestellt, und die Bewertungskriterien sind in der folgenden Tabelle aufgeführt. Durch solche Tests kann nur gezeigt werden, dass es kein Problem mit der Lötbarkeit der Bauteilklemmen gibt. Wenn jedoch ein Grabsteinproblem auftritt, ist es notwendig, die Zeit für die beiden Klemmen zu bestimmen, um die gleiche Benetzungskraft oder die Größe der Benetzungskraft zu erreichen, die innerhalb eines bestimmten Zeitraums erreicht wird, und die größere Differenz zwischen der Benetzungsrate oder der Benetzungskraft Es ist sehr wahrscheinlich, Grabsteinprobleme zu verursachen.
