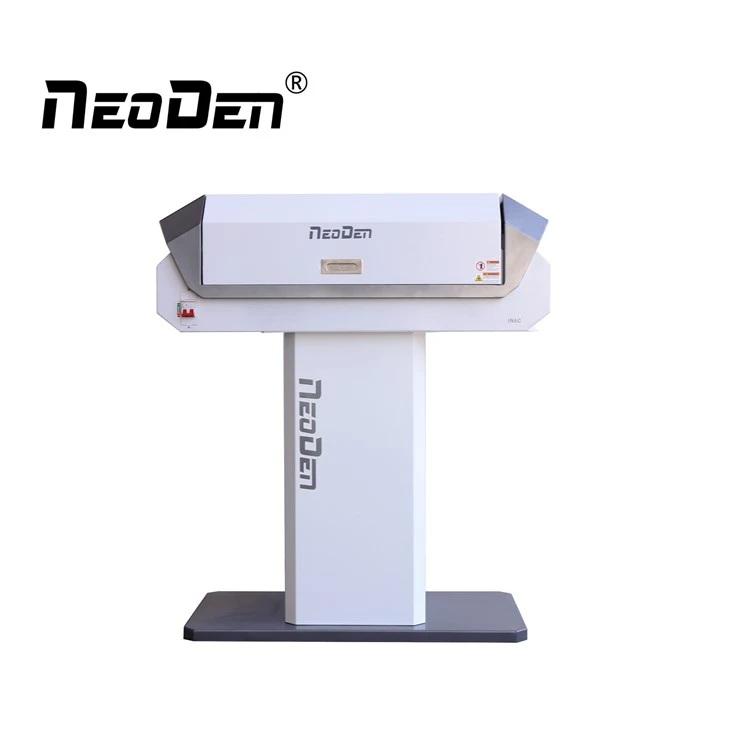

NeoDen IN6C Löt-Reflow-Ofen
■ 6-Zonen-Design (3 oben/3 unten)
■ 110/220 VAC 1-Phasen-Stromversorgung
Eingebaute-Rauchfilterung: Verfügt über ein integriertes-Lötrauchfiltersystem (HEPA + Aktivkohle), das Staub, PM2,5, Gerüche und chemische Verunreinigungen entfernt. Es ist kein herkömmliches Rauchrohr erforderlich, was es ideal für Büros und fensterlose Labore macht.
Heißluft-Konvektionsheizung: Verwendet ein vollständiges Konvektionsdesign mit einer leistungsstarken -Heizplatte aus Aluminiumlegierung und Nichromdraht anstelle herkömmlicher Heizrohre. Dies gewährleistet eine gleichmäßige Erwärmung und hält den Temperaturunterschied in Querrichtung unter ±0,2 Grad, um lokale Überhitzung oder Kaltlöten zu verhindern.
Anfrage senden
Product Details ofNeoDen IN6C Löt-Reflow-Ofen
Produkteinführung
NeoDen IN6C ist ein leichter und kompakter Desktop-Reflow-Ofen, der die neue Technologie eines dynamischen Aufwärmkontrollsystems nutzt, um eine stabile Temperatur zu gewährleisten. Es wird hauptsächlich im PCB-Prototyping, in Forschungs- und Entwicklungslabors und in automatisierten SMT-Produktionslinien für kleine Serien eingesetzt. Die gesamte Heizkammer ist mit 6 Zonen (obere 3 / untere 3) ausgestattet und besteht vollständig aus -Aluminiumlegierungsmaterial, um eine vollständige Konvektionszirkulation heißer Luft zu ermöglichen. Diese Vollkonvektionslötmethode stellt sicher, dass die Komponenten (einschließlich der meisten normalen Komponenten, LEDs und IC-Arten) gleichmäßig erhitzt werden.
Dank des original eingebauten -Lötrauchfiltersystems können Benutzer auf den Anschluss eines herkömmlichen Rauchrohrs verzichten. Darüber hinaus verfügt es über eine Schienenübertragungsmethode, die für doppelseitige Platinen und den Aufbau einer automatischen SMT-Linie geeignet ist, um spezifische Inline-Konfigurationsanforderungen zu erfüllen.
Spezifikation des NeoDen IN6C Reflow-Ofens
| Produktname | NeoDen IN6C Löt-Reflow-Ofen | Temperatur | Raumtemperatur ~ 300 Grad |
| Heizzonen | Oben 3 / unten 3 | Genauigkeit der Temperaturregelung | ± 0,2 Grad |
| Fördergeschwindigkeit | 5 - 30 cm/min (2 - 12 Zoll/min) | Abweichung der PCB-Temperaturverteilung | ± 1 Grad |
| Übertragung | Schiene | Lötbreite | 250 mm (10 Zoll) |
| Standard-Maximalhöhe | Oben 26 mm / Unten 14 mm | Länge Prozesskammer | 680 mm (26,8 Zoll) |
| Aufheizzeit- | Ca.. 20-30 Min | Abmessungen | 1020 * 565 * 350 mm |
| Packmaß | 1120* 680* 540 mm | Nettogewicht | 60 kg |
| Betriebsrichtung | von links nach rechts | Bruttogewicht | 80 kg |
| Leistung | 110/220VAC 1-phasig | Heizart | Heizung aus Nichromdraht und Aluminiumlegierung |
NeoDen IN6C Hardwarekonfiguration und Prozessanalyse
1. Integrierte -Struktur des Rauchfiltersystems
Um die Abgasprobleme in geschlossenen Forschungs- und Entwicklungsumgebungen zu lösen, sind an der Vorder- und Rückseite des IN6C standardisierte Filterpatronen integriert, um Verunreinigungen zu filtern:
- Vorderseite (HEPA-Filter):Seine Hauptfunktion besteht aus H12-HEPA-Material und besteht darin, PM2,5, Staub und Partikel zu entfernen, die durch die Wärmekonvektion transportiert werden. Es verfügt über ein kumulatives Reinigungsvolumen von 12000 mg.
- Rückseite (Aktivkohlefilter):Hergestellt aus Aktivkohlematerial aus Kokosnussschalen. Seine Hauptfunktion besteht darin, Formaldehyd, Gerüche und chemische Verunreinigungen zu entfernen. Sein kumulatives Reinigungsvolumen beträgt 15000 mg.
- Wartung und Langlebigkeit:Beide Filterpatronen haben eine Betriebslebensdauer von 8–12 Monaten (CCM P4-Klasse). Für einen einfachen, modularen Austausch können sie direkt aus dem Gehäusesteckplatz herausgezogen werden.
2. Heizleistung und thermische Profilstabilität
Ausgestattet mit einem intelligenten Steuerungssystem und einem hochempfindlichen Temperatursensor kann die Temperatur innerhalb von ± 0,2 Grad stabilisiert werden. Die vollständige Wärmeverteilung durch Konvektion stellt sicher, dass die Abweichung der PCB-Temperaturverteilung in Querrichtung innerhalb von ± 1 Grad gehalten wird. Dieses gleichmäßige Heizprofil erfüllt perfekt die Lötanforderungen von bleihaltigen und bleifreien Lotpasten, ohne dass es zu einer Verformung der Thermoplatine kommt.
3. Echtzeit-Wärmegrafikanzeige und Datenverwaltung
Die Maschine verfügt über ein intuitives HMI-Touchscreen-Bedienfeld, auf dem die PCB-Löttemperaturkurve basierend auf Echtzeitmessungen angezeigt werden kann. Bis zu 16 Arbeitsdateien können im internen Systemspeicher gespeichert werden, sodass Bediener Rezepte schnell wechseln können, je nach thermischen Grenzwerten der Komponenten oder Leiterplattendicken. Außerdem können Benutzer frei zwischen den Einheiten Celsius und Fahrenheit wechseln.
4. Betriebssicherheit und Hilfsschutz
- Niedrige Oberflächentemperatur des Gehäuses:Dank des Wärmeisolationsschutzdesigns kann die Außengehäusetemperatur bei Hochtemperaturausführung auf 40 Grad geregelt werden, wodurch verhindert wird, dass Bediener sich bei hochfrequenten Aufgaben verbrennen.
- ESD-Auffangschale:Am Ausgang des Förderbands ist standardmäßig eine antistatische ESD-Ablage vorhanden, die das einfache und sichere Sammeln von Leiterplatten nach dem Löten ermöglicht. Dies ist äußerst praktisch für Forschung und Entwicklung, Prototypen und verhindert statische Schäden an empfindlichen Komponenten.
NeoDen: Ein zuverlässiger Reflow-Ofen-Hersteller
Fabrik
- Gegründet im Jahr 2010 mit 100+ Mitarbeitern und 27,{3}} m². Fabrik unabhängiger Eigentumsrechte, um die Standardverwaltung sicherzustellen und die meisten wirtschaftlichen Effekte zu erzielen sowie die Kosten zu sparen.
- Besitzte ein eigenes Bearbeitungszentrum sowie erfahrene Monteure, Tester und QC-Ingenieure, um die starken Fähigkeiten für die Herstellung, Qualität und Lieferung von NeoDen-Maschinen sicherzustellen.
- 40+ globale Partner in Asien, Europa, Amerika, Ozeanien und Afrika, um 10000+ Benutzer auf der ganzen Welt erfolgreich zu bedienen und einen besseren und schnelleren lokalen Service und eine schnelle Reaktion zu gewährleisten.
- 3 verschiedene F&E-Teams mit insgesamt 25+ professionellen F&E-Ingenieuren, um bessere und fortschrittlichere Entwicklungen und neue Innovationen sicherzustellen.
- Qualifizierte und professionelle englische Support- und Servicetechniker sorgen für eine schnelle Reaktion innerhalb von 8 Stunden und eine Lösung innerhalb von 24 Stunden.
- Der einzige unter allen chinesischen Herstellern, die vom TÜV NORD CE registriert und zugelassen haben.
- NeoDen bietet lebenslangen technischen Support und Service für alle NeoDen-Maschinen sowie regelmäßige Software-Updates basierend auf den Nutzungserfahrungen und tatsächlichen täglichen Anfragen der Endbenutzer.
Zertifizierung
Ausstellung
FAQ
Q1. Kann NeoDen IN6C zum Löten doppelseitiger SMD/SMT-Platinen verwendet werden?
A: Ja. NeoDen IN6C verwendet eine präzise Raupenübertragungsmethode anstelle eines breitmaschigen Riemens. Der Schienenmechanismus klemmt nur die beiden parallelen Kanten der Leiterplatte und verhindert so, dass auf der Unterseite montierte Komponenten ein Band berühren und während der sekundären Reflow-Phase herunterfallen oder sich verschieben. Dies macht es ideal für doppelseitige Platinen und die automatische SMT-Linienintegration.
Q2. Wie lange dauert es, bis die Maschine nach einem Kaltstart die Betriebstemperatur erreicht?
A: Unter normalen Labor- oder Bürowerkstattbedingungen dauert die Aufheizzeit vom Kaltstart bis zu einem stabilisierten thermischen Zustand etwa 20–30 Minuten.
Q3. Wie ist das Stromverbrauchsprofil des NeoDen IN6C? Kommt eine handelsübliche Laborsteckdose damit zurecht?
A: Ja, problemlos. Die Maschine wird mit einer haushaltsüblichen Stromversorgung (110 V/220 V Wechselstrom, 1-phasig) betrieben, was äußerst praktisch und praktisch ist. Seine maximale Startheizleistung beträgt 1800 W. Sobald die thermischen Zonen ihr ausgeglichenes Gleichgewicht erreichen, sinkt die Arbeitsleistung und stabilisiert sich bei ca.. 700W. Dieser geringe Verbrauch stellt sicher, dass er ohne Überlastungsgefahr auf Standard-Büro- oder Labor-Leistungsschaltern verwendet werden kann.
