NeoDenOberflächenmontagetechnik (SMT)-AusrüstungVideo

Produktbeschreibung

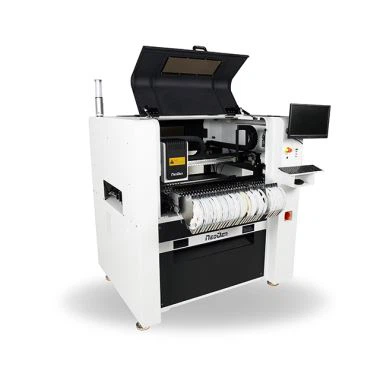

1. Die SMT-Ausrüstung mit NeoDen9-Oberflächenmontagetechnologie unterstützt sowohl elektrische als auch pneumatische Zuführungen bei Bandrollenzuführungen mit maximal 53 Steckplätzen und einer Maschinenbreite von nur 800 mm, um eine hohe Effizienz bei flexiblem und optimal genutztem Platz zu gewährleisten.

2. Ausgestattet mit 2 Markierungskameras, um sicherzustellen, dass alle Kommissionierpositionen fotografiert werden können.

3. Gilt für die maximale PCB-Breite von 300 mm, deckt die meisten PCB-Größen ab.

4. Das selbst entwickelte Flugkamera-Erkennungssystem verwendet einen importierten CMOS-Sensor, ein 5-Millionen-Level-Industrie-HD-Objektiv und 289 schattenlose LED-Ringlichtquellen, um stabile und dauerhafte Effekte zu gewährleisten.

5. Ausgestattet mit der magnetischen Skalentechnologie, die häufig bei bekannten Marken verwendet wird, und ermöglicht eine echte Regelung mit geschlossenem Regelkreis, die langfristige Gewährleistung einer stabilen Platzierungsgenauigkeit unter Anfangs- und Neubedingungen sowie eine einfache Kalibrierung der Genauigkeit ohne

Ingenieure der Zulieferer.

6. Die vorderen und hinteren Zuführstapel sind mit patentierten Sensoren ausgestattet. Wenn die Zuführung nicht in der richtigen Position installiert ist, wird der Platzierungskopf gesperrt, um Kopfstöße und Anomalien durch Fehlbedienung zu vermeiden.

Spezifikation

Produktname	NeoDen9 Oberflächenmontagetechnologie SMT-Ausrüstung	Genauigkeit der Wiederholposition	±0,01 mm
Anzahl der Köpfe	6	Maximale Montagegeschwindigkeit	14,000CPH
Anzahl der Bandrollenzuführungen	53 (Yamaha elektrisch/pneumatisch)	Durchschnittliche Montagegeschwindigkeit	9,000CPH
Anzahl IC-Fächer	20	X-Achsen-Antriebstyp	WON Linearführung / TBI Schleifspindel C5 - 1632
Platzierungsbereich	460 mm x 300 mm	Y-Achsen-Antriebstyp	WON Linearführung / TBI Schleifspindel C5 - 1632
MAXIMALE MONTAGEHÖHE	16 mm	Druckluft	＞0,6 MPa
PCB-Fiducial-Erkennung	Hochpräzise Markierungskamera	Eingangsleistung	220 V/50 Hz (alternativ 110 V/60 Hz)
Komponentenerkennung	Hochauflösendes Flying Vision-Kamerasystem	Maschinengewicht	500 kg
XY-Bewegungsrückkopplungssteuerung	SchließenED-Regelungssystem	Maschinenabmessungen	L1220mmB800mmH1350mm
XY-Antriebsmotor	Panasonic A6 400W
