Lötschablonendrucker

Spezifikation

Produktname	NeoDen FP2636 Lötschablonendrucker
Max. Leiterplattengröße	11"× 15" - 280×380mm
Min. PCB-Größe	0,4"× 0,2" - 10×5mm
Größe der Bildschirmschablone	10"× 14" - 260×360mm
Druckgeschwindigkeit	Arbeitskontrolle
Leiterplattendicke	0- 0,8" - 0-20mm
Plattformhöhe	7,5" - 190 mm
Wiederholbarkeit	±0,01 mm
Max. Drehwinkel	±15°
Positionierungsmodus	Außen-/Referenzbohrung

Funktionen

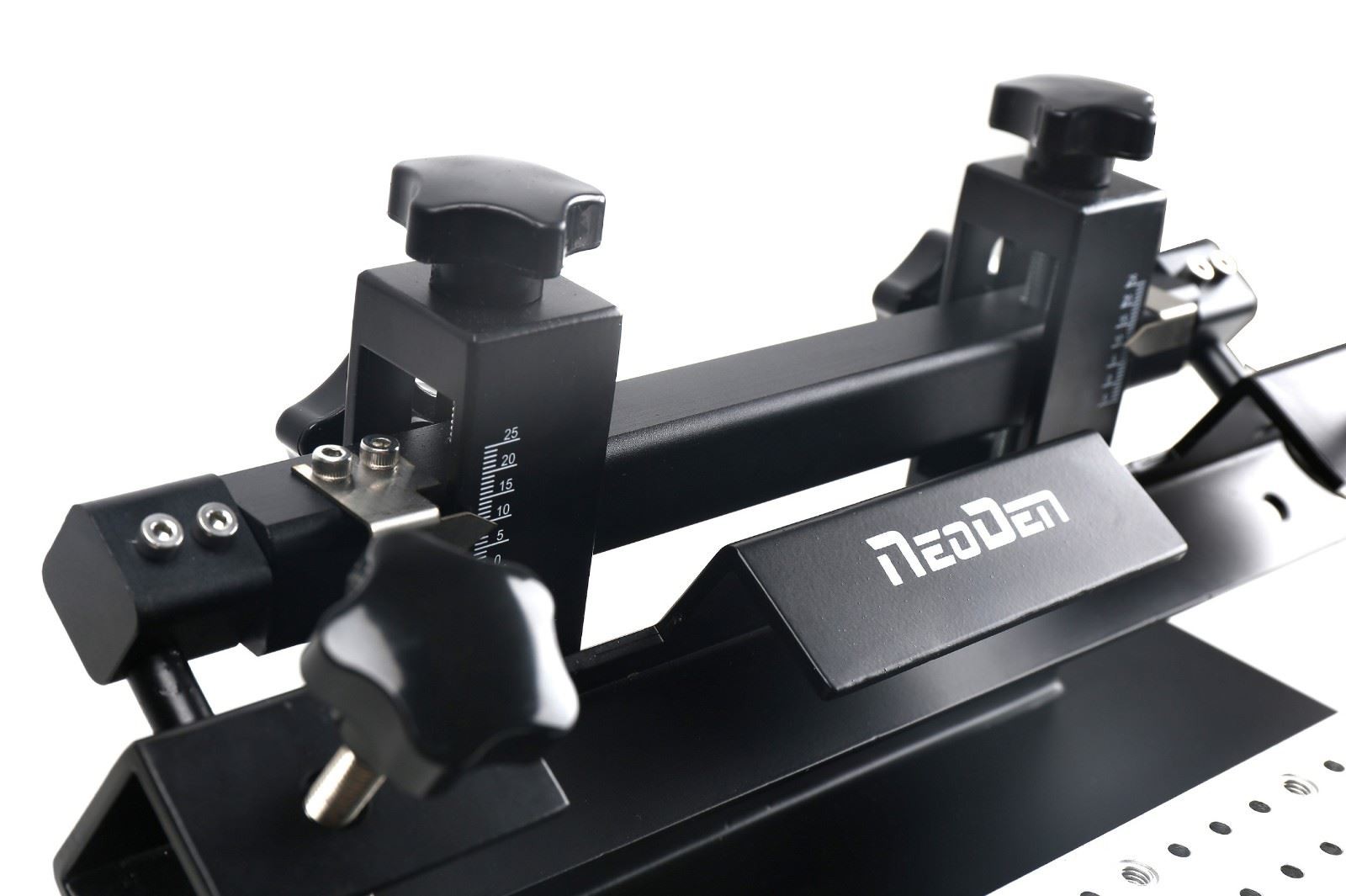

Verstellgriff

1. T Schraubenstange Regelgriff, gewährleisten Einstellgenauigkeit und Ebenheit der PCB feste Ebene, minimale Bleiabstand erreicht 1mm.

2. Buchstabenmarkierung für jeden Regelgriff, besser und einfacher zu bedienen.

Bequeme Bedienung

1. Gerade Dämpfungswelle, stellen Sie sicher, dass der Schablone feste Rahmen in zufälligen Winkeln befestigt werden kann, um den Komfort während des Betriebs zu verbessern.

2. L unterstützt und pins zur Befestigung der Leiterplatte, anwendbar für mehrere Arten von Leiterplatten fixieren und drucken, flexibler und bequemer.

Lineale des schablonenfesten Rahmens

Lineale des schablonenfesten Rahmens für Referenzlinien, gewährleisten die Ebenheit zwischen Schablone und Leiterplatte.

Prozessprozesse

Materialien vorbereiten→ Schablonendrucker→Lötpaste einstellen→ Lötpaste ein→Platzieren der Leiterplatte und Schließen der Schablone→Drucklotpaste→Säubern der Schablone

Lötpaste für SMT-Druckverfahren

Vor jeder Zugabe der Lötpaste muss die Lötpaste vor Gebrauch gleichmäßig gerührt werden, manuelle Rührgeschwindigkeit beträgt 2-3 Sekunden pro Umdrehung, in die gleiche Richtung für 2 Minuten bis 5 Minuten, um sie zu einer Flüssigkeit zu machen.

Das Bild links zeigt eine typische Druckanomalie, die durch unzureichendes Lötpastenrühren verursacht wird.

Das Bild rechts ist eine einfache Methode zum Testen der Liquidität (Lötpaste mit einem Rührmesser kann natürlich fallen)

Verwandte Produkte

HÄUFIG GESTELLTE FRAGEN

Frage 1:Ist es schwierig, diese Maschinen zu benutzen?

A: Nein, überhaupt nicht schwer.

Für unsere bisherigen Kunden reichen höchstens 2 Tage, um die Bedienung der Maschinen zu erlernen.

Frage 2:Können wir die Maschine anpassen?

A: Natürlich. Alle unsere Maschinen können angepasst werden.

Frage 3:Wie siet es mit der Garantie?

A: Wir unterstützen ein Jahr Garantie. Wir helfen Ihnen rechtzeitig.

Alle Ersatzteile werden Ihnen innerhalb der Garantiezeit kostenlos zur Verfügung gestellt.
