SMD-Bestückungsgerät
SMD-Bestückungsgerät
Produktbeschreibung
1. Die durchschnittliche Montagegeschwindigkeit kann 9000 CPH erreichen.
2. Die maximale Montagegeschwindigkeit kann bei 14000 CPH erreicht werden.
3. Ausgestattet mit einem 400-W-Servomotor von Panasonic, um ein besseres Drehmoment und eine bessere Beschleunigung für eine stabile und dauerhafte Platzierung zu gewährleisten.
4. Das selbst entwickelte Flugkamera-Erkennungssystem verwendet einen importierten CMOS-Sensor, ein 5-Millionen-Level-Industrie-HD-Objektiv und 289 LED-Ringlichtquellen ohne Schatten, um stabile und dauerhafte Effekte zu gewährleisten.
5. Ausgestattet mit der magnetischen Skalentechnologie, die allgemein bei bekannten Marken verwendet wird, wodurch eine echte Regelung mit geschlossenem Regelkreis realisiert wird, die langfristige Gewährleistung einer stabilen Platzierungsgenauigkeit unter Anfangs- und Neubedingungen gewährleistet wird und die Genauigkeit ohne Eingreifen der Ingenieure der Lieferanten leicht kalibriert werden kann.
Spezifikation
| Produktname | NeoDen9 SMD-Bestückungsgerät | Genauigkeit der Wiederholposition | ±0,01 mm |
| Anzahl der Köpfe | 6 | Maximale Montagegeschwindigkeit | 14,000CPH |
| Anzahl der Bandrollenzuführungen | 53 (Yamaha elektrisch/pneumatisch) | Durchschnittliche Montagegeschwindigkeit | 9,000CPH |
| Anzahl IC-Fächer | 20 | X-Achsen-Antriebstyp | WON Linearführung / TBI Schleifspindel C5 - 1632 |
| Platzierungsbereich | 460 mm x 300 mm | Y-Achsen-Antriebstyp | WON Linearführung / TBI Schleifspindel C5 - 1632 |
| MAXIMALE MONTAGEHÖHE | 16 mm | Druckluft | ＞0,6 MPa |
| PCB-Fiducial-Erkennung | Hochpräzise Markierungskamera | Eingangsleistung | 220 V/50 Hz (alternativ 110 V/60 Hz) |
| Komponentenerkennung | Hochauflösendes Flying Vision-Kamerasystem | Maschinengewicht | 500 kg |
| XY-Bewegungsrückkopplungssteuerung | SchließenED-Regelungssystem | Maschinenabmessungen | L1220mm*B800mm*H1350mm |
| XY-Antriebsmotor | Panasonic A6 400W |
Detail
6 Bestückungsköpfe
Bandrollenzuführungen
Selbst entwickelte fliegende Kamera
C5 Präzisions-Erdungsschraube
Servomotor
Patentsensoren
Bei Bedarf können Sie uns gerne für weitere Informationen kontaktieren.
Häufig gestellte Fragen
Q1.Stellen Sie Software-Updates bereit?
A: Kunden, die unsere Maschine kaufen, können wir kostenlose Upgrade-Software anbieten.
Q2.Sind Sie ein Handelsunternehmen oder Hersteller?
A: Wir sind ein professioneller Hersteller, der auf SMT-Maschinen, Bestückungsmaschinen, Reflow-Öfen, Siebdrucker, SMT-Produktionslinien und andere SMT-Produkte spezialisiert ist.
Q3. Ich verwende diese Art von Maschine zum ersten Mal. Ist sie einfach zu bedienen?
A: Wir haben ein englisches Benutzerhandbuch und ein Anleitungsvideo, um Ihnen die Verwendung der Maschine beizubringen.
Wenn Sie noch Fragen haben, kontaktieren Sie uns bitte per E-Mail, Skype, WhatsApp, Telefon oder über den Trademanager-Onlinedienst.
Unsere Fabrik
NeoDen bietet komplette SMT-Fließbandlösungen, darunter SMT-Reflow-Ofen, Wellenlötmaschine, Bestückungsmaschine, Lötpastendrucker, PCB-Lader, PCB-Entlader, Chip-Montierer, SMT-AOI-Maschine, SMT-SPI-Maschine, SMT-Röntgengerät, SMT-Fließbandausrüstung, PCB-Produktionsausrüstung, SMT-Ersatzteile usw. Alle Arten von SMT-Maschinen, die Sie benötigen, kontaktieren Sie uns bitte für weitere Informationen.
Zertifizierung

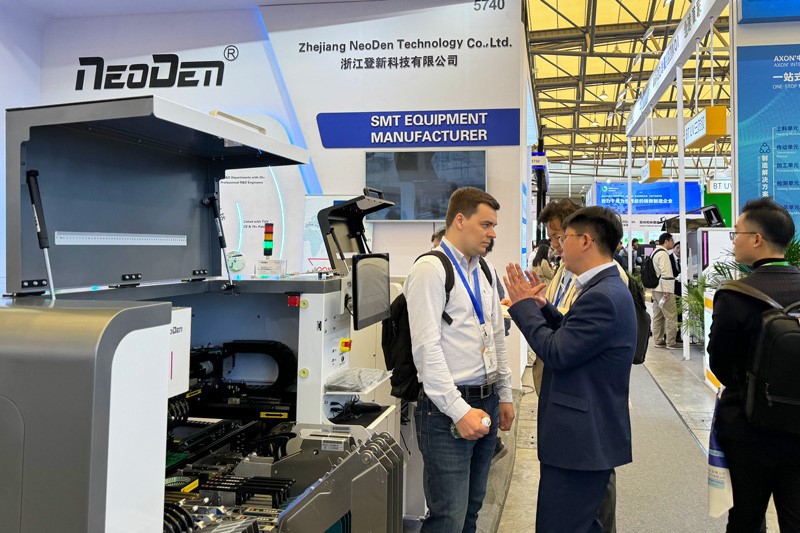

Ausstellung
Andere Produktionslinie für Ihre Wahl
Bei Bedarf senden Sie uns bitte jederzeit gerne Ihre Anfrage.
