Bestückung der Leiterplatte
Leiterplattenbestückung NeoDen4 Video

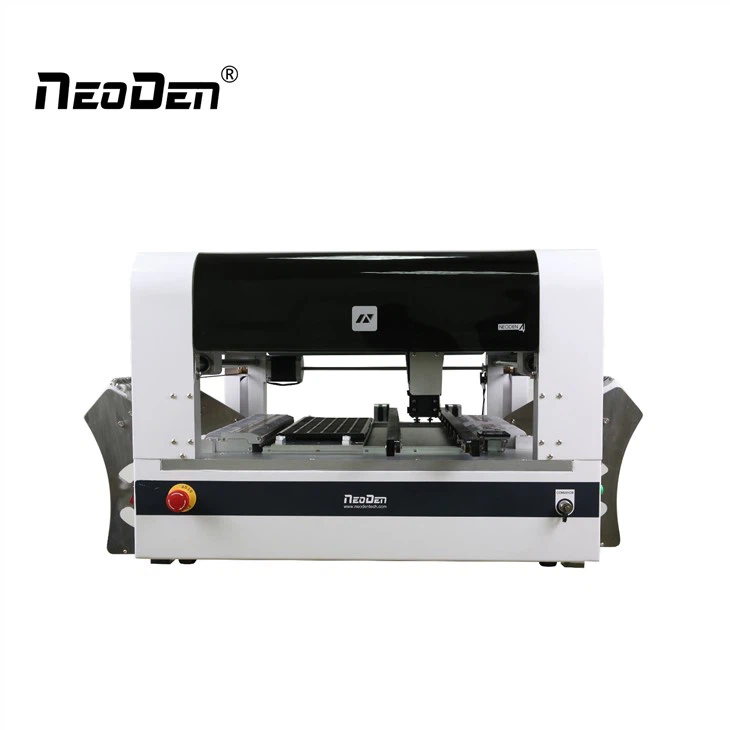

Leiterplattenbestückung NeoDen4
Besonderheit
Die vierte Leiterplattenbaugruppe NeoDen4 ist ein unabhängiges Produkt von NeoDen Tech mit völlig unabhängigem geistigen Eigentum.
Sein hochpräzises Bildverarbeitungssystem lässt ihn im Bereich der Desktop-Pick-and-Place-Maschinen hervorstechen.
Das Bestückten von Leiterplatten mit Oberflächenmontagetechnik (SMT) kann ebenso anspruchsvoll sein wie der Schaltungsentwurf selbst. NeoDen4 bietet dem Benutzer alle notwendigen Werkzeuge für die Arbeit mit einer großen Vielfalt an Komponenten in einer großen Vielfalt an Gehäusen.
Der NeoDen4 ist kein Imitat. Es handelt sich um ein Originaldesign, das von Grund auf so entwickelt wurde, dass es eine einfache, präzise und flexible Pick-and-Place-Funktionalität bietet.
Es eignet sich ideal für die Prototypenentwicklung und kleine Auflagen, kann aber ebenso gut zur Herstellung großer Mengen von Platinen eingesetzt werden: Die Leiterplatten in allen NeoDen-Maschinen werden mit einem einzigen NeoDen4 hergestellt.
Spezifikation
| Produktname | NeoDen4-Leiterplattenbaugruppe |
|
Maschinenstil |
Einzelportal mit 4 Köpfen |
|
Vermittlungsquote |
4000CPH |
|
Externe Dimension |
L 680*B 870*H 460mm |
|
Max. anwendbare Leiterplatte |
290 mm x 1200 mm |
|
Futterspender |
48 Stück |
|
Durchschnittliche Arbeitsleistung |
220V/160W |
|
Komponentenbereich |
Kleinste Größe: 0201 |
|
Größte Größe: TQFP240 |
|
|
Maximale Höhe: 5 mm |
Details
Auto-Schienen
A. Unterstützt die direkte Verbindung mit einem herkömmlichen Förderband.
B. Stellen Sie die Fütterungsposition beliebig ein.
C. Überlange Bretter lassen sich problemlos montieren.

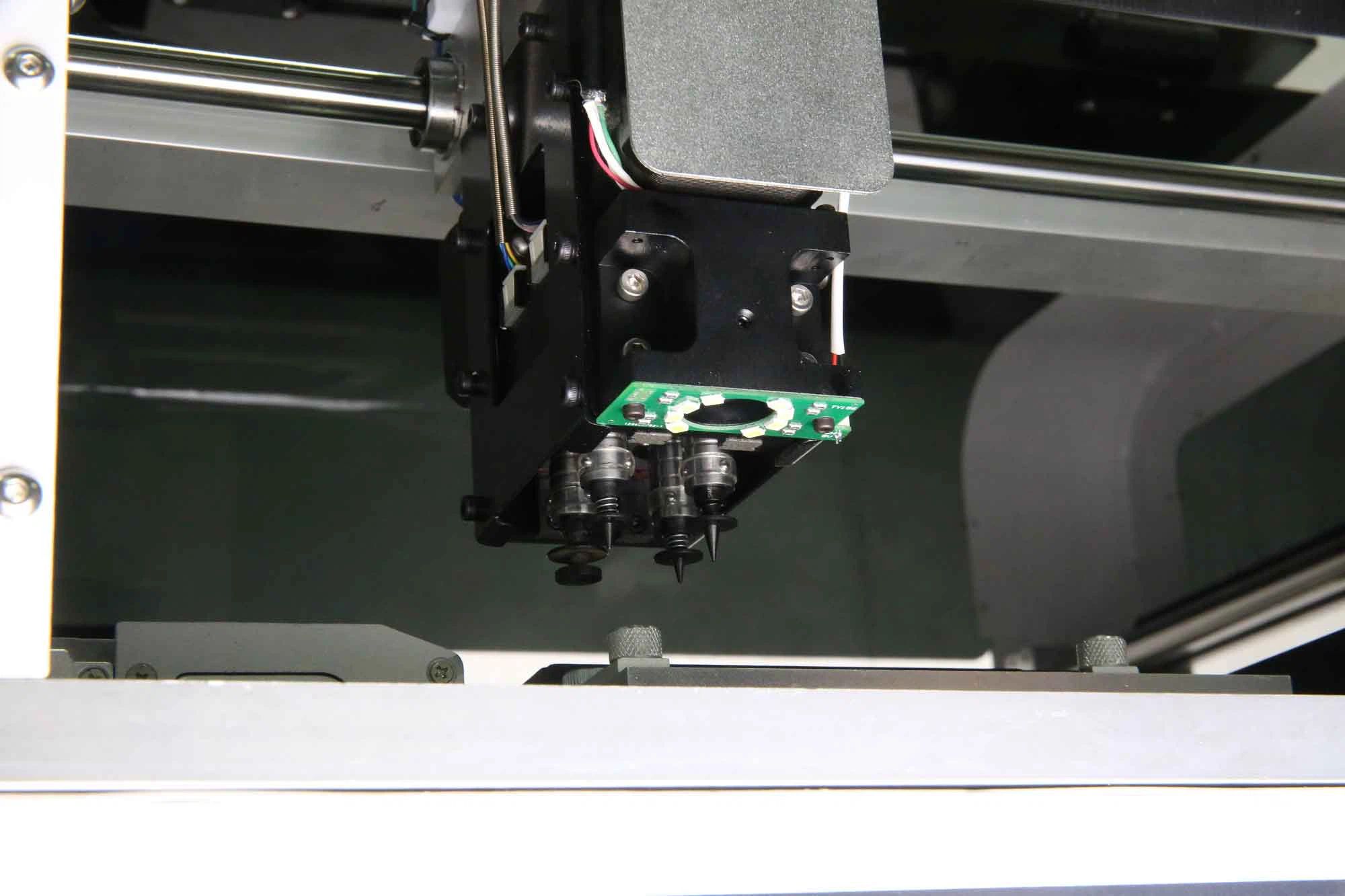

Vier Düsen
Jede Düsengröße kann installiert werden
Entworfen in einer hängenden, vollsymmetrischen
Montieren Sie gleichzeitig mit 360 Grad

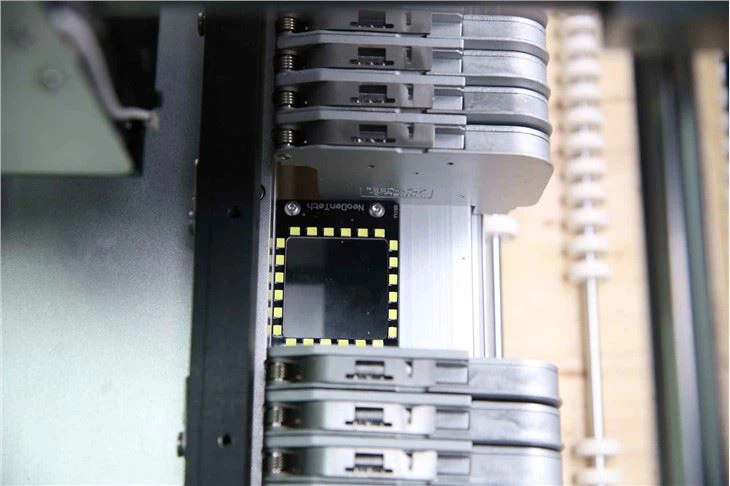

Bildverarbeitungssystem
(nach oben und unten gerichtete Kamera)
Ausrüstenmit Highspeed Industrie CCD Kameras
Deutlich verbesserte Platzierungsgenauigkeit von 0201 aufBGA
Elektronische Futterspender
8-mm-Bandrollenzuführungen
Verwendet eine Technik zur Korrektur von Fütterungsfehlern
Handhabung von bis zu 5 separaten Röhrchen
Paket
Wartung
1. Reparatur und Kalibrierung sollten von einem qualifizierten Mechaniker durchgeführt werden. Verwenden Sie beim Ersetzen von Teilen bitte die von NeoDen gelieferten Teile. Wir sind nicht verantwortlich für Unfälle, die durch die Verwendung nicht standardmäßiger Teile entstehen.
2. Um einen Stromschlag durch unsachgemäße Bedienung zu vermeiden, sollten elektrische Reparaturen und Wartungsarbeiten (einschließlich der Verkabelung) von einem professionellen Elektriker oder dem technischen Personal von NeoDen oder unseren Vertriebshändlern durchgeführt werden.
3. Stellen Sie sicher, dass die Schrauben und Muttern nach der Reparatur, Kalibrierung oder dem Austausch von Teilen festgezogen sind.
Bereitstellung einer SMT-Montage-Produktionslinie aus einer Hand
Häufig gestellte Fragen
Q1:Stellen Sie Software-Updates bereit?
A: Kunden, die unsere Maschine kaufen, können wir kostenlose Upgrade-Software anbieten.
Q2: Ich verwende diese Art von Maschine zum ersten Mal. Ist sie einfach zu bedienen?
A: Wir haben ein englisches Benutzerhandbuch und ein Anleitungsvideo, um Ihnen die Verwendung der Maschine beizubringen.
Wenn Sie noch Fragen haben, kontaktieren Sie uns bitte per E-Mail, Skype, WhatsApp, Telefon oder über den Trademanager-Onlinedienst.
Q3: Mindestbestellmenge?
A: 1 Satz Maschine, gemischte Bestellungen sind ebenfalls willkommen.
Über uns
Fabrik
Zertifizierung
Ausstellung
Bei Bedarf können Sie sich gerne an uns wenden!
