Hochpräzise SMD-Leiterplatten-Montagelinie
NeoDen7 wurde eingestellt. Auf der Suche nach einem Upgrade?
Entdecken Sie den NeoDen9- eine leistungsstärkere und überlegene Alternative, die die ideale Wahl für Ihre Anforderungen ist.
Hochpräzise SMD-Leiterplatten-Montagelinie= YS350-Schablonendrucker + J08-SMD-Förderband + Neoden7-SMD-Bestückungsmaschine + J08-SMT-Förderband + T5L-Reflow-Lötofen
YS350 Schablonendrucker:
PCB-Größe: Max: 400 x 240 mm
Druckbereich: 500 * 320 mm
PCB-Festsystem: Pin-Positionierung
Rahmengröße: L (550–650) x B (370–470).
Anpassung an den Tisch: vorne/hinten ± 10 mm, links/rechts ± 10 mm
Druckgenauigkeit: ± 0,2 mm. Wiederholgenauigkeit: ± 0,2 mm
Leiterplattendicke: 0,2–2,0 mm
Luftquelle: 4–6 kg/cm2
Stromversorgung: AC220V 50 Hz
Abmessung: L800*B700*H1700
Verpackungsgröße: 1050 x 900 x 1850
Nettogewicht: 230 kg
Bruttogewicht: 280 kg
NeoDen7 Chip-Montierer:
Besonderheit:
1. Integriertes Flugsichtsystem
2. Panasonic-Servomotor, Positionsrückmeldung von 2-Mikron-Linearmaßstäben gekoppelt mit einem Präzisionsplatzierungskopf
3. 6 gleichzeitige Abholung-Köpfe
4. Höchstgeschwindigkeit bis zu 14.000 Kopien pro Stunde
5. Die GUI (grafische Benutzeroberfläche) ihrer Klasse mit Windows-basierter Software ermöglicht die Programmierung in wenigen Minuten
6. Pneumatische Feeder von Yamaha 8 mm/ 12 mm/ 16 mm/ 24 mm
7. Max. . 64 Stück Bandzuführungen verfügbar
8. Unterstützt eine breite Palette von Komponenten von 0402' bis 40 x 40 mm IC (Leitungsabstand 0,4 mm), Arten von LEDs, Anschlüssen usw.
9. Unterstützen Sie das geschnittene Klebeband, die Schlauchverpackung oder die Schalenverpackungskomponente.
Technische Parameter:
| Düsenkopfmenge | 6 | Ausrichtung | Fliegende Vision-Kamera |
| Antriebsmotor | Panasonic Servomotor A6 | Höchstgeschwindigkeit | 14.000 CPH |
| Maximale Kapazität des Bandeinzugs | 64 | Kleinste Komponente | 0402' |
| Anderer Feeder | Schaleneinzug, Vibrationseinzug (wählbar) | Größte Größe | 40*40mm (Leitungsabstand 0,4mm) |
| Platzierungsbereich | 630*300mm (1200mm optional) | Maximale Höhe | 10mm |
| Luftquelle | 0,6 MPa | Stromversorgung | 220v/ 110v |
| Packmaß | 142 * 122 * 166,5 cm | N.W/ G.W. | 280 kg/360 kg |
| Modell | NeoDen7 |
Video aus Kundenfeedback:
1.https://drive.google.com/open?id=1zNlqHOnFmXRSSJbu6NRxwlKI-KiXUSWQ
2.https://drive.google.com/open?id=1WtwDgiMjFgYHF3WoY6aSvnYqMXCKTj8-
3.https://drive.google.com/open?id=164WBltxP1xbb5WDVFail1YESAUIsRcAY
4.https://drive.google.com/file/d/1TUa5GmkzbBzk5NOOPSuRPlvRqjihIb7k/view?usp=Teilen

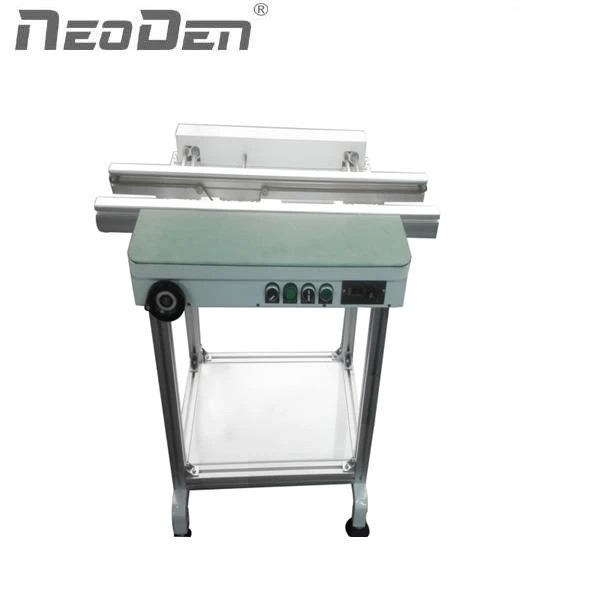

J08 SMT-Förderer:
Parameter des SMT-Förderers:
|
Stromversorgung |
Einphasig 220 V 50/60 Hz 100 W |
|
Förderlänge |
80 cm |
|
Förderband |
ESD-Gürtel |
|
Fördergeschwindigkeit |
0,5 bis 400 mm/min |
Spezifikation des SMT-Förderers:
|
Packmaß (cm) |
87*72*24 |
|
Verfügbare Leiterplattenbreite (mm) |
30-300 |
|
Verfügbare Leiterplattenlänge (mm) |
50-320 |
|
GW (kg) |
49 |
T5L Reflow-Lötofen:
Länge*Breite*Höhe (mm): 1800*600*1220mm
Spitzenleistung (KW): 7,8
Arbeitsleistung (KW): 3,5
Eingangsspannung (V): 220/380
Förderbandbreite (mm): 300
Standard-Maximalhöhe (mm): 25 mm;
Maximale Fördergeschwindigkeit (mm): 1000
Verpackungsgröße: 1890 x 690 x 1280 mm
Bruttogewicht: 220 kg
NeoDen bietet komplette SMT-Montagelinienlösungen, einschließlich SMT-Reflow-Ofen, Wellenlötmaschine, Bestückungsmaschine, Lötpastendrucker, PCB-Lader, PCB-Entlader, Chip-Montagegerät, SMT-AOI-Maschine, SMT-SPI-Maschine, SMT-Röntgenmaschine, SMT-Montagelinienausrüstung, PCB-Produktionsausrüstung, SMT-Ersatzteile usw. Alle Arten von SMT-Maschinen, die Sie benötigen. Bitte kontaktieren Sie uns für weitere Informationen:
