Wie senkt NeoDen YY1 die Outsourcing-Kosten für die Leiterplattenbestückung?

Für viele Hardware-Startups und Forschungs- und Entwicklungsteams klingt die Auslagerung der Leiterplattenbestückung zunächst praktisch.

Sobald das Projekt jedoch in die kontinuierliche Fehlersuche und kleine {0}Batch-Iteration eintritt, wird die Auslagerung schnell zu einem der größten Engpässe in der Produktentwicklung.

Eine einfache Änderung des Widerstandswerts kann Folgendes bedeuten:

warte auf eine neue Schablone
Senden aktualisierter Gerber- und Stücklistendateien
Zahlung einer weiteren Einrichtungsgebühr
Ich warte noch mehrere Tage auf die Montage

Für Teams, die eine schnelle Prototypenvalidierung oder NPI (New Product Introduction) durchführen, sind die Montagekosten selbst oft nicht das eigentliche Problem.

Es ist die Wartezeit.

Genau hier kommt eine Desktop-SMT-Bestückungsmaschine wie die NeoDen YY1 zum Einsatz.

Anstatt darauf zu warten, dass externe Fabriken Ihre Bestellung in die Warteschlange stellen, können Ingenieure Folgendes erledigen:

Schablonendruck
Komponentenplatzierung
Reflow-Löten

noch am selben Nachmittag im Büro oder Labor.

Die meisten Leiterplattenbestückungsfabriken sind für die Massenproduktion optimiert.

Ihr Gewinnmodell hängt ab von:

stabile Produktionspläne
wiederholte PCB-Designs
lange Produktionsläufe

Aber während der Prototypenphase stehen Ingenieure normalerweise vor Folgendem:

Ständige Stücklistenänderungen
Überarbeitungen des PCB-Layouts
Firmware-Debugging
Die Position des Steckers ändert sich
Komponentensubstitutionen aufgrund von Engpässen

Das bedeutet, dass jede kleine Überarbeitung Folgendes auslösen kann:

Gebühren für die technische Einrichtung
Kosten für die Neuanfertigung der Schablone
Mindestbestellmengenanforderungen
wiederholte Versandkosten

In vielen Fällen sind die tatsächlichen Kosten für die Leiterplattenbestückung nicht hoch.

Der teure Teil besteht darin, den Herstellungsprozess immer wieder neu zu starten.

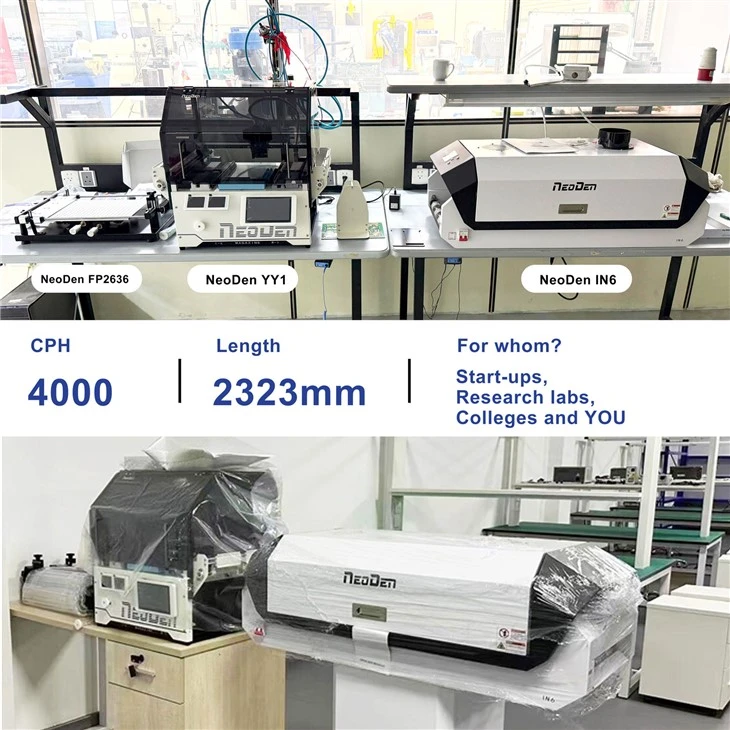

NeoDen YY1 Pick and Place Machine

Der größte Vorteil derNeoDen YY1ist nicht einfach nur „Geld sparen“.

Es verkürzt den Hardware-Iterationszyklus.

Anstatt mehrere Tage auf die ausgelagerte Montage zu warten, können Ingenieure direkt Folgendes überprüfen:

Korrektheit des Komponenten-Footprints
Lötbarkeit
Ausrichtung des Steckers
thermische Designänderungen
Änderungen am Stromkreis

am selben Tag.

Für Hardware-Teams, die an Prototypen arbeiten, ist dies oft wichtiger als die reine Platzierungsgeschwindigkeit.

Viele Anbieter vermeiden es, dies deutlich zu sagen.

YY1 ist nicht als Ersatz für eine Hochgeschwindigkeits-SMT-Produktionslinie konzipiert.

Es ist viel besser geeignet für:

Prototypenmontage
technische Validierung
hohe-Mischung, geringe-Produktion
Forschungs- und Entwicklungslabore
interne technische Abteilungen

Wenn Ihr Produkt bereits in der stabilen Massenproduktion mit Tausenden von Platinen pro Monat ist, sind große Inline-SMT-Linien mit:

automatische Schablonendrucker
AOI-Systeme
Mehrkopf-Hochgeschwindigkeitsmontierer

wird immer noch effizienter sein.

YY1 löst ein anderes Problem:

schnelle technische Iteration

keine Fertigung mit ultra-hohem Durchsatz.

Ein häufiges Problem bei kostengünstigen Desktop-Bestückungsautomaten ist die „Leerplatzierung“.

Die Düse nimmt kein Bauteil auf, aber die Maschine läuft weiter, als ob nichts passiert wäre.

Die Platine sieht fertig aus.

Aber nach dem Reflow fehlen mehrere Komponenten.

YY1 integriert ein Vakuumerkennungsmodul im Bestückkopf.

Wenn:

Die Einzugstasche ist leer
Das Klebeband ist nicht richtig abgezogen
das Bauteil fällt während der Bewegung ab
Die Düse verliert Luft

Das System kann einen abnormalen Vakuumdruck erkennen und die Platzierung stoppen oder erneut versuchen.

Dies ist besonders wichtig für kleine Pakete wie:

0402
QFN
DFN

wo fehlende Komponenten während des Betriebs mit bloßem Auge nur schwer zu erkennen sind.

Viele Anfänger gehen davon aus, dass die Platzierungsgenauigkeit hauptsächlich von der Kamerakalibrierung abhängt.

Tatsächlich ist die Einrichtung des Feeders ebenso wichtig.

Das YY1-Handbuch empfiehlt ausdrücklich, die Aufnahmeposition für winzige Pakete wie 0201 und 0402 so nah wie möglich am Belichtungspunkt der Komponente einzustellen.

Wenn in der realen SMT-Produktion der freiliegende Bandbereich zu lang wird:

Bauteile können sich verschieben
Statische Elektrizität kann das Teil bewegen
Der Aufnahmewinkel wird instabil

Erfahrene Bediener verschieben den Aufnahmepunkt normalerweise leicht nach vorne, um die Aufnahmekonsistenz bei sehr kleinen Bauteilen zu verbessern.

Dies ist eines dieser kleinen Einrichtungsdetails, die die kontinuierliche Platzierungsstabilität erheblich beeinflussen.

YY1 unterstützt den direkten CSV-Koordinatenimport aus der EDA-Software.

Doch hier stoßen auch viele Anfänger auf erste Einstufungsprobleme.

Mehrere Details können leicht übersehen werden:

Der Ursprung der unteren Ebene muss korrekt eingestellt sein
Koordinaten dürfen keine negativen Werte enthalten
Die CSV-Struktur von YY1 sollte nicht manuell geändert werden

Andernfalls kann es sein, dass die Maschine die Datei zwar erfolgreich lädt, die tatsächlichen Platzierungspositionen jedoch global verschoben werden können.

Für die Erstverifizierung-ist es in der Regel sicherer:

Platzieren Sie zunächst nur wenige Komponenten
Überprüfen Sie die Polarität und Ausrichtung
Fahren Sie dann mit der vollautomatischen Platzierung fort

anstatt sofort die gesamte Leiterplatte laufen zu lassen.

Dies ist auch der im Handbuch empfohlene Arbeitsablauf.

Viele Benutzer gehen davon aus:

„Wenn die Kamera den Referenzpunkt erkennt, erfolgt die Platzierung automatisch genau.“

Tatsächlich ist eine schlechte Auswahl der Bezugspunkte einer der häufigsten Gründe für den gesamten Leiterplattenversatz.

Das YY1-Handbuch warnt ausdrücklich davor, dass falsche Referenzeinstellungen zu Platzierungsabweichungen in die gleiche Richtung auf der gesamten Leiterplatte führen können.

In der Praxis treten Probleme normalerweise auf, wenn:

Ähnliche kreisförmige Pads gibt es in der Nähe des Referenzpunkts
PCB-Reflexionen beeinträchtigen die Erkennung
Es werden Passermarken mit geringem-Kontrast verwendet

Für eine bessere Erkennungsstabilität:

Verwenden Sie kontrastreiche runde Referenzmarken
Vermeiden Sie kreisförmige Kupferformen in der Nähe
Halten Sie den Referenzbereich optisch sauber

Diese kleinen Layout-Entscheidungen verbessern die Platzierungskonsistenz oft stärker als erwartet.

Herkömmliche SMT-Maschinen erfordern oft eine komplizierte industrielle Steuerungsprogrammierung.

YY1 vereinfacht einen Großteil dieses Prozesses durch seine eingebettete grafische Oberfläche und den auf einer SD-{1}Karte-basierten Workflow.

Für Ingenieure, die bereits vertraut sind mit:

PCB-Koordinatenexport
Komponentenrotation
Treuhandkonzepte

Grundlegende Vermittlungstätigkeiten können in der Regel relativ schnell erlernt werden.

Echte SMT-Erfahrung ist jedoch immer noch wichtig, wenn es um Folgendes geht:

Feeder-Tuning
Düsenauswahl
Aufnahmehöhe
Klebeband-Peeling-Konsistenz
Komponenten mit feiner-Tonhöhe

Die Maschine kann die Bedienung vereinfachen.

Eine stabile SMT-Produktion hängt jedoch immer noch stark von der Prozesseinrichtung ab.

Bei vielen Platzierungsproblemen handelt es sich tatsächlich um Probleme bei der Düsenauswahl.

Das YY1-Handbuch enthält empfohlene Düsenbereiche für verschiedene Packungsgrößen.

Zum Beispiel:

CN030 → 0201
CN040 → optimiert für 0402
CN100 → 0805 / 1206
CN220 → SOP-Pakete
CN400 / CN750 → größere ICs

Die Verwendung übergroßer Düsen führt häufig zu Folgendem:

instabiles Vakuum
Komponentenrotation
ungenaue Zentrierung

während unterdimensionierte Düsen möglicherweise nicht in der Lage sind, eine zuverlässige Saugwirkung aufrechtzuerhalten.

Dies macht sich besonders bemerkbar bei:

SOT-Pakete
LEDs
leichte passive Komponenten

Die meisten Probleme mit der Platzierungsgenauigkeit werden nicht durch einen Fehler bei der Kamerakalibrierung verursacht.

Sie sind in der Regel auf grundlegende Wartungsprobleme zurückzuführen.

Zum Beispiel:

Lötpastenreste auf den Düsen
Verschleißteile der Feeder-Dämpfung
instabiles Ablösen des Klebebandes
lose Riemen
oxidierte Bestandteile

Im YY1-Handbuch wird ausdrücklich empfohlen, die Düsen sauber zu halten, da sich Lötpastenrückstände direkt auf die Platzierungsqualität auswirken.

In realen Produktionsumgebungen überprüfen viele Bediener den Düsenzustand vor jedem Produktionslauf, insbesondere beim Umgang mit kleinen passiven Komponenten.

Selbst wenn Sie ein YY1 besitzen, ist Outsourcing in vielen Situationen dennoch sinnvoll.
