Generieren von Gerber-Dateien aus KiCad

Jun 17, 2019

Was ist KiCad?

KiCad ist eine kostenlose, einfach herunterladbare Software, die für die Automatisierung elektronischer Konstruktionen (EDA) und computergestützte Konstruktionen (CAD) verwendet wird. Mit diesem Programm können Schaltpläne für Leiterplatten anhand ihrer elektrischen Schaltkreise erstellt werden. Innerhalb gibt es Werkzeuge, die die Erstellung einer Stückliste, eines Bildmaterials, einer 3D-Ansicht der PCB + -Komponenten und von Gerber-Dateien ermöglichen. Dieses Dokument soll die Kunden von Bittele durch den schrittweisen Prozess speziell für die Erstellung der Gerber-Dateien mit KiCad führen. Ebenso finden Sie hier eine Anleitung zum Exportieren von Gerber mit einem anderen häufig verwendeten Programm (Eagle).

Was sind Gerber-Dateien?

Gerber-Dateien sind das Artwork der Ebenen, die verwendet werden, um das Board zu konstruieren, sobald es hergestellt ist. Der Industriestandard-Dateityp, der zur Herstellung und Bestückung von Leiterplatten verwendet wird, sind gerber Dateitypen. Daher können sie von unseren Fertigungsanlagen leicht erkannt und verarbeitet werden.

Gerber-Dateien generieren

In diesem Handbuch wird davon ausgegangen, dass Sie mit dem Entwerfen Ihrer Leiterplatte in KiCad fertig sind und die Gerber-Dateien exportieren können.
1) Klicken Sie auf die Schaltfläche "Plotten" (neben dem Druckersymbol).
plot button
Dies öffnet das Plotfenster.
plot window
Das Bild oben zeigt die vielen verschiedenen Ebenen, die in diesem Beispielprojekt verwendet werden. Im Allgemeinen sind nur 10 Schichten für die Leiterplattenherstellung und -montage erforderlich (Pastenschichten werden nicht nur für die Herstellung benötigt):
  • Top Copper (Top) + Top Soldermask (F.Mask) + Top Silkscreen (F.SilkS) + Top Paste (F.Paste)

  • Bottom Copper (Bottom) + Bottom Soldermask (B.Mask) + Bottom Silkscreen (B.SilkS) + Bottom Paste (B.Paste)

  • Platinenumriss (Edge.Cuts)

  • Bohrdatei (im Bild oben nicht dargestellt)

2) Vergewissern Sie sich, dass das Plotformat auf 'Gerber' eingestellt ist und alle oben genannten Ebenen ausgewählt wurden. Als nächstes klicken Sie auf die Schaltfläche 'Drill-Datei generieren'. Sie verwenden hier die Standardwerte. Klicken Sie auf "Bohrdatei" oder drücken Sie die Eingabetaste, um die Bohrdatei zu generieren (siehe Abbildung unten):
generate drill file
3) Im Nachrichtenfenster wird angezeigt, wo die Drill-Dateien jetzt generiert wurden. Klicken Sie auf die Schaltfläche Schließen, um zum vorherigen Fenster zurückzukehren. Klicken Sie auf "Zeichnen" (neben "Bohrdatei erstellen"). Die Gerber-Dateien für die Ebenen werden generiert (erneut unter dem Nachrichtenfenster angezeigt). Klicken Sie dann auf "Schließen".

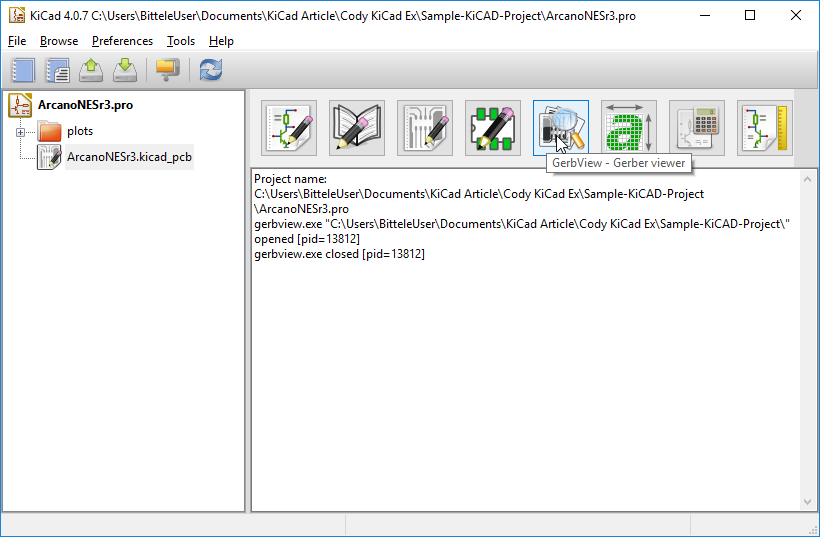

4) Sobald Ihre Gerber-Dateien erstellt wurden, können Sie diese auf mögliche Fehler überprüfen, bevor Sie uns ein Angebot zur Leiterplattenherstellung zusenden. Kehren Sie zum Hauptfenster des KiCad-Projekts zurück und klicken Sie auf die Schaltfläche GerbView - Gerber Viewer (siehe Abbildung unten):
gerbview button
5) Klicken Sie im folgenden Fenster auf "Datei"> "Gerber-Datei laden".
load gerber file
6) Wählen Sie alle angezeigten Ebenen aus und klicken Sie auf "Öffnen".
open gerber file
7) Klicken Sie auf die gleiche Weise auf 'Datei'> 'EXCELLON-Bohrdatei laden'.
load excellon drill file
8) Wählen Sie die Bohrdatei (en) aus und klicken Sie auf "Öffnen".
open drill file
Beachten Sie hier, dass 2 Drill-Dateien erstellt wurden. Die erste steht für "plattierte Bohrlöcher", während die zweite für "nicht plattierte Bohrlöcher" steht. Dies führt dazu, dass wir später 11 statt 10 Dateien sehen.
9) Nachdem alle Ebenen in GerbView importiert wurden, können Sie alle endgültigen Überprüfungen durchführen (Sie können jede Ebene einzeln anzeigen usw.). Sobald Sie überzeugt sind, dass Ihr Design korrekt ist, können Sie Ihre Boards zitieren und bestellen.
10) Navigieren Sie zu dem Verzeichnis auf Ihrem Computer, in dem sich Ihr KiCad-Projekt befindet. Wählen Sie die folgenden 11 Dateien aus und komprimieren Sie sie:
zip files
Eine Liste mit Erläuterungen zu den einzelnen Dateitypen finden Sie unten:
  • * .drl - Bohrdatei

  • * .gbs - Gerber Bottom Soldermask

  • * .gbp - Gerber Bottom Paste

  • * .gbo - Gerber Bottom Silkscreen (Overlay)

  • * .gbl - Gerber Bottom Layer

  • * .Edge.Cuts.gm1 - Board Outline (Gerber Mechanical 1)

  • * .gts - Gerber Top Soldermask

  • * .gtp - Gerber Top Paste

  • * .gto - Gerber Top Silkscreen (Overlay)

  • * .drl - Bohrdatei

  • * .gtl - Gerber Top Layer
