Der Stromsensor ist eine Art Stromerfassungsgerät, das die Informationen des gemessenen Stroms erfassen und proportional in normkonforme Spannungs- oder Stromsignale umwandeln kann, um die Anforderungen der Informationsübertragung, -verarbeitung, -speicherung, -anzeige, -aufzeichnung usw. zu erfüllen Kontrolle.
Aktuelle Sensorklassifizierung
Präzisionswiderstände
Wird auch als Shunt bezeichnet und ist ein gemeinsames Stromerkennungselement mit hoher Präzision, guter Linearität und hoher Temperaturstabilität, das häufig in Gleichstromanwendungen mit geringem Strom verwendet wird. Für Wechselstromanwendungen muss es in Verbindung mit linearen Optokopplern verwendet werden. Der Shunt ist direkt im Stromkreis in Reihe geschaltet, was zu Einfügungsverlusten und Problemen bei der Wärmeerzeugung führt. Daher werden bei Hochstromanwendungen häufig Produktprogramme ohne Einfügung verwendet.
Stromtransformatoren
Die Verwendung der Differenz des primären und sekundären Windungsverhältnisses zur Erkennung des Stromsignals kann nur zur Erkennung von Wechselstromsignalen verwendet werden und bietet die Vorteile niedriger Kosten, hoher Präzision, einfacher Struktur usw.
Hall-Stromsensor
Der Hall-Effekt ist die Bewegung geladener Teilchen im Magnetfeld durch die durch die Lorentz-Magnetkraft verursachte Ablenkung. Diese Ablenkung führt dazu, dass sich Strom und Magnetfeld senkrecht in Richtung der Ansammlung positiver und negativer Ladungen ansammeln und so ein transversales elektrisches Feld bildet Das Feld wird durch eine verstärkte Signalverarbeitung konvertiert, um den Standards der Ausgabe des erforderlichen Signals zu entsprechen. Daher kann durch die Verwendung des Hall-Effekts eine berührungslose Stromerkennung ohne Einfügungsverlust, Isolierung, hohe Erkennungsgenauigkeit, einfache Struktur und Schaltung sowie weitere Vorteile realisiert werden.
Stromsensor mit offenem Regelkreis
Das durch den Primärstrom erzeugte elektromagnetische Signal wird in ein Spannungssignal umgewandelt, das über einen Verstärker ausgegeben wird. Es gibt Patch-Produkte für die Erkennung kleiner Ströme und Module vom Typ für die Erkennung großer Ströme.
Stromsensor mit geschlossenem Regelkreis
Ersetzen Sie die Spule auf der Vize-Seite des Magnetkerns. Wenn auf der Primärseite Strom fließt, ist der vom Leitungsstrom auf der Vize-Seite erzeugte Kompensationsfluss gleich groß und in entgegengesetzter Richtung wie der vom Strom auf der Primärseite erzeugte Fluss Ip, wodurch die Gesamtmenge des magnetischen Flusses im Magnetkern Null wird. Der von Hall-Geräten und Hilfsschaltungen erzeugte Kompensationsstrom spiegelt genau die Größe des Primärstroms und die Größe des Primär- und Sekundärstroms für das Verhältnis des Spulenwindungsverhältnisses wider.
Stromsensoren mit geschlossenem Regelkreis bieten die Vorteile einer hohen Genauigkeit, einer guten Linearität, einer geringen magnetischen Fehlausrichtung, einer guten dynamischen Leistung usw. bei relativ hohen Kosten und einem hohen Leistungsverlust.
Fluxgate-Stromsensor
Ähnlich wie Hall-Stromsensoren erfassen sie Stromsignale, indem sie die Größe des magnetischen Flusses im Luftspalt erfassen. Nur das Sensorelement im Luftspalt wird zu einer Fluxgate-Sonde.

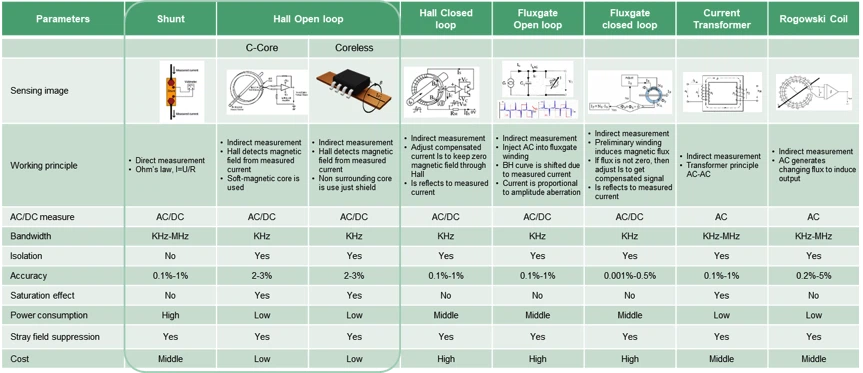

Im Folgenden finden Sie einen Vergleich mehrerer häufig verwendeter Stromsensoren
