Einführung
Elektronische Produkte von Verbraucher sind in unser tägliches Leben eingedrungen, von Smartphones, Tablet -PCs bis hin zu Smart -Home -Geräten und tragbaren Geräten. Die Geschwindigkeit seiner Erneuerung ist erstaunlich.
In the face of huge market demand and fierce competition, PCBA testing for consumer electronics products faces unique challenges: ensuring high product quality and a favorable user experience, while balancing extremely high yields, strict cost control, and fast time-to-market cycles. Therefore, it is critical to develop and implement efficient and comprehensive PCBA test solutions.
I . Der Test der Consumer Electronics PCBA hat unterschiedliche Brancheneigenschaften
{Oder
Oder
Oder
{Oder
{Oder
II . Um diese Herausforderungen zu bewältigen, hat das Feld Consumer Electronics ein multi-stufiges, umfassendes PCBA-Testlösungssystem gebildet, mit dem die Defekt-Erfassungsrate auf kostengünstigste Weise . maximiert werden soll. .

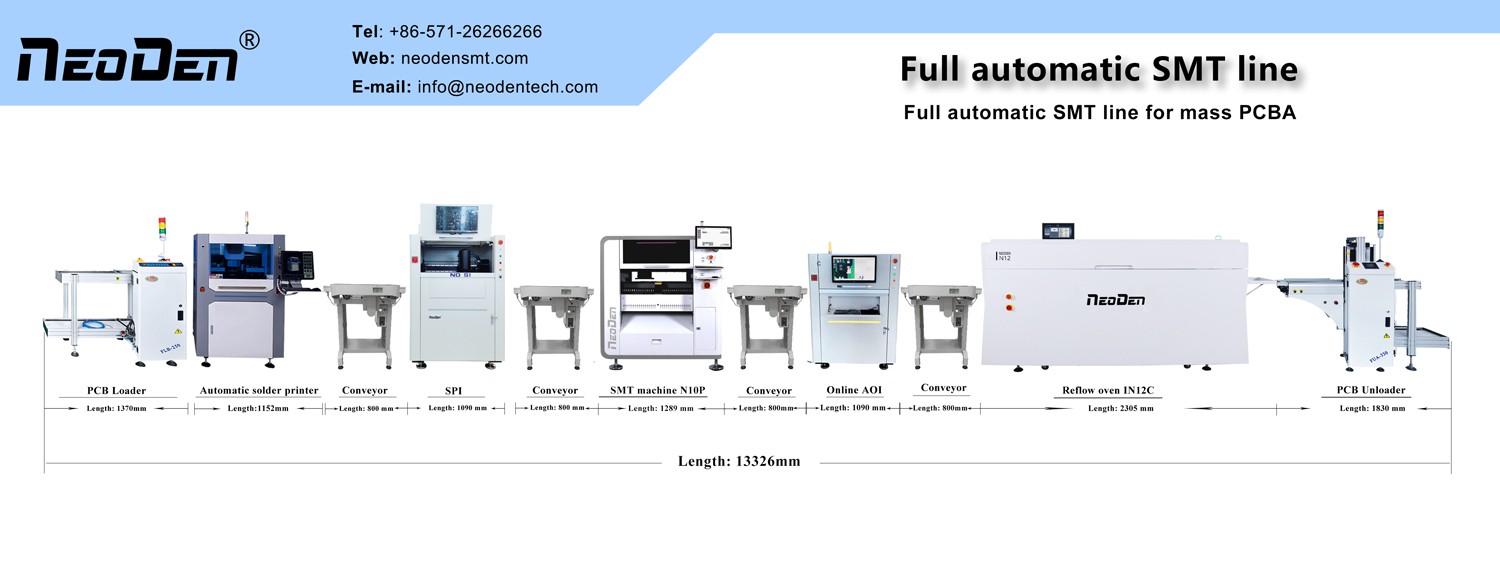

1. SMD -ProduktionslinieProduktionsprozessprüfungen: Dies ist die erste Verteidigungslinie, die die Qualität der PCBA -Verarbeitung unmittelbar nach Abschluss der PCBA -Assembly . sicherstellt
- Lötpaste -Inspektionsmaschine(SPI): Überprüft das Volumen, die Fläche und die Dicke des Lötpastendrucks, um Lötgefahren im Voraus zu erkennen. .
- Automatische optische Inspektionsmaschine (AOI): Hochgeschwindigkeitsvisuelle Überprüfung der korrekten Montage, ob die Polarität korrekt ist, ob Leckagen, falsche Teile und grundlegende Schweißdefekte . Es ist ein sehr effektives Mittel des ersten Runden-Screenings in der Massenproduktion .}}}}}}}}}}}}}}}}}
- Röntgeninspektionsmaschine(Röntgenaufnahme): Zum Überprüfen der Qualität von BGA, QFN und anderen Paketen kann die Qualität der Lötverbindungen nicht direkt angezeigt werden, insbesondere für die Hochdichte PCBA .
Oder in der Massenproduktion weit verbreitet .
Oder
4. Funktionstest: Dies ist ein wichtiger Teil der Überprüfung der Funktionalität und Leistung von PCBAs unter simulierten realen Betriebsbedingungen .
FCT -Lösungen sind in der Regel stark automatisiert und angepasst, um die Betriebsumgebung der PCBA im Endprodukt zu simulieren, z.
Zu den Tests gehören: Prozessorstart, Speicherlese-/Schreib-, Kommunikationsschnittstelle (USB, SPI, I2C, UART) Funktionalität, Leistungsverwaltungseinheit, Basic Wireless Modul (Wi-Fi, Bluetooth) -Funktionalität und mehr .
Teil des Programms umfasst auch die PCBA -Firmware -Verbrennung und die grundlegende Überprüfung .
5. Funktionstests auf Systemebene: Obwohl streng genommen Teil des gesamten Maschinentests ist, aber die PCBA in die gesamte Maschine integriert werden kann . -Systemebene in der Maschinenumgebung kann Kompatibilitätsprobleme zwischen PCBAs oder zwischen PCBAs und Strukturkomponenten identifizieren.
III . In Consumer Electronics ist ein erfolgreiches PCBA -Testprogramm die Kunst der Ausgleicheffizienz und -qualität . Die Schlüssel zum Erreichen dieses Gleichgewichts sind .
- Frühere Defekterfindung:Maximieren Sie die Verwendung der Inspektion des Herstellungsprozesses (SPI, AOI, Röntgen, IKT), um Defekte in einem frühen Stadium nach Abschluss der PCBA-Verarbeitung zu erkennen und abzulehnen, wodurch die nachfolgenden Test- und Nacharbeitenkosten erheblich reduziert werden .}
- Automatisierung und parallele Tests:Die umfangreiche Verwendung automatisierter Testgeräte (ATE) und die Realisierung paralleler Tests durch clever gestaltete Testvorrichtungen verbessert die Tester -Effizienz dramatisch und erfüllt die Anforderungen an den hohen Durchsatz .}
- Design für Testbarkeit (DFT):Berücksichtigen Sie die Testanforderungen im frühen Stadium des Produkt- und PCBA -Designs vollständig und arbeiten Sie eng mit dem PCBA -Verarbeitungsteam zusammen, um sicherzustellen, dass das Design eine gute Testbarkeit hat, z.
- Datenanalyse und Prozessverbesserung:Erfassen und analysieren Sie Testdaten kontinuierlich (E {. g ., Passrate, Fehlertypen), die Hauptursachen von Defekten lokalisieren und Feedback für die Konstruktions- und PCBA -Verarbeitungslinks zur Förderung der kontinuierlichen Prozessverbesserung und die Verbesserung der Gesamtwirkungsgrad und der Qualität der Fertigung und der Prüfung {.}}}}}}}}}}
Zusammenfassen
Die PCBA-Testlösung für Unterhaltungselektronik ist die Integration mehrerer Technologien und die Optimierung von Strategien . Es muss eine hohe Qualität und Benutzererfahrung gewährleisten und gleichzeitig den Marktbedarf von großem Maßstab, niedrigem Preis und schnelle Iteration erfüllen. .. Verarbeitung . Nur durch enge Kombination fortschrittlicher Fertigungsprozesse mit wissenschaftlichen Testlösungen können wir auf dem weltweiten Markt für Unterhaltungselektronik unbesiegbar sein und den Verbrauchern auf der ganzen Welt überlegene Produkterlebnisse bringen .}}}}
